刀具涂层的两个大类

刀具涂层的两个大类
      刀具涂层技术通常可分为化学气相沉积(CVD)技术和物理气相沉积(PVD)技术两大类,分别评述如下。
一、CVD技术的发展
       二十世纪六十年代以来,CVD技术被广泛应用于硬质合金可转位刀具的表面处理。由于CVD工艺气相沉积所需金属源的制备相对容易,可实现TiN、TiC、TiCN、TiBN、TiB2、Al2O3等单层及多元多层复合涂层的沉积,涂层与基体结合强度较高,薄膜厚度可达7~9μm,因此到八十年代中后期,美国已有85%的硬质合金工具采用了表面涂层处理,其中CVD涂层占到99%;到九十年代中期,CVD涂层硬质合金刀片在涂层硬质合金刀具中仍占80%以上。
       尽管CVD涂层具有很好的耐磨性,但CVD工艺亦有其先天缺陷:一是工艺处理温度高,易造成刀具材料抗弯强度下降;二是薄膜内部呈拉应力状态,易导致刀具使用时产生微裂纹;三是CVD工艺排放的废气、废液会造成较大环境污染,与目前大力提倡的绿色制造观念相抵触,因此自九十年代中期以来,高温CVD技术的发展和应用受到一定制约。
八十年代末,Krupp.Widia开发的低温化学气相沉积(PCVD)技术达到了实用水平,其工艺处理温度已降至450~650℃,有效抑制了η相的产生,可用于螺纹刀具、铣刀、模具的TiN、TiCN、TiC等涂层,但迄今为止,PCVD工艺在刀具涂层领域的应用并不广泛。九十年代中期,中温化学气相沉积(MT-CVD)新技术的出现使CVD技术发生了革命性变革。MT-CVD技术是以含C/N的有机物乙腈(CH3CN)作为主要反应气体、与TiCL4、H2、N2在700~900℃下产生分解、化学反应生成TiCN的新工艺。采用MT-CVD技术可获得致密纤维状结晶形态的涂层,涂层厚度可达8~10μm。这种涂层结构具有极高的耐磨性、抗热震性及韧性,并可通过高温化学气相沉积(HT-CVD)工艺在刀片表面沉积Al2O3、TiN等抗高温氧化性能好、与被加工材料亲和力小、自润滑性能好的材料。MT-CVD涂层刀片适于在高速、高温、大负荷、干式切削条件下使用,其寿命可比普通涂层刀片提高一倍左右。目前,CVD(包括MT-CVD)技术主要用于硬质合金车削类刀具的表面涂层,涂层刀具适用于中型、重型切削的高速粗加工及半精加工。采用CVD技术还可实现α-Al2O3涂层,这是PVD技术目前难以实现的,因此在干式切削加工中,CVD涂层技术仍占有极为重要的地位。
二、PVD技术的发展
PVD技术出现于二十世纪七十年代末,由于其工艺处理温度可控制在500℃以下,因此可作为最终处理工艺用于高速钢类刀具的涂层。由于采用PVD工艺可大幅度提高高速钢刀具的切削性能,所以该技术自八十年代以来得到了迅速推广,至八十年代末,工业发达国家高速钢复杂刀具的PVD涂层比例已超过60%。

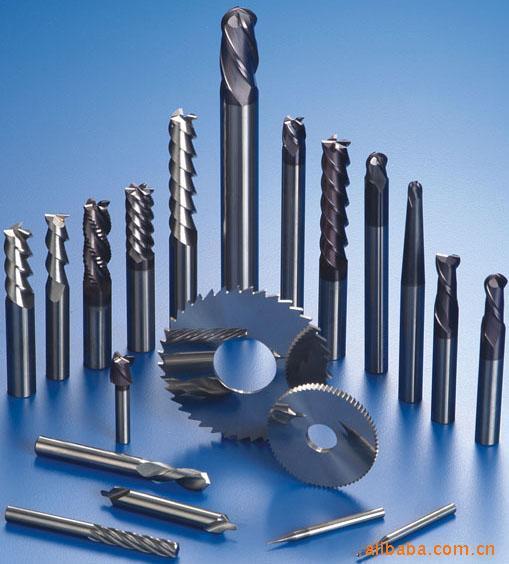

PVD技术在高速钢刀具领域的成功应用引起了世界各国制造业的高度重视,人们在竞相开发高性能、高可靠性涂层设备的同时,也对其应用领域的扩展尤其是在硬质合金、陶瓷类刀具中的应用进行了更加深入的研究。研究结果表明:与CVD工艺相比,PVD工艺处理温度低,在600℃以下时对刀具材料的抗弯强度无影响;薄膜内部应力状态为压应力,更适于对硬质合金精密复杂刀具的涂层;PVD工艺对环境无不利影响,符合现代绿色制造的发展方向。随着高速切削加工时代的到来,高速钢刀具应用比例逐渐下降、硬质合金刀具和陶瓷刀具应用比例上升已成必然趋势,因此,工业发达国家自九十年代初就开始致力于硬质合金刀具PVD涂层技术的研究,至九十年代中期取得了突破性进展,PVD涂层技术已普遍应用于硬质合金立铣刀、钻头、阶梯钻、油孔钻、铰刀、丝锥、可转位铣刀片、异形刀具、焊接刀具等的涂层处理。
